产品中心PRODUCT
汽车零件烘干隧道炉
产品编号:
汽车零件烘干隧道炉
适用规模:
汽车零件烘干隧道炉适用于:磁材,陶瓷,PTC,NTC,压敏压电极,电机,弹簧,螺丝,轴承,化工粉未,模具,金属,玻璃热弯,陶瓷电容等烘烤,回火,预热,定型,热处置惩罚加工.

汽车零件烘干隧道炉



装备名称:汽车零件烘干隧道炉

装备型号:XHSOH-21-02-7R

机台电源:AC380V  3φ  50HZ  90KVA

烧结尺寸:长7000×宽250×高100mm

运送尺寸:长21000×宽950×高1500mm(以实物为准)

机台结构:入料口高度:80mm,进料段:1500mm(排热罩280mm),恒温段:1000mm(7段),冷却段:10000mm(5段)出料段:2500mm.

装置定位:底部装置承重3寸脚轮,M18脚杯高度可调+50mm.

马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊要领焊接制作而成,顶部为拱形结构.

磨练方法:炉盖电动推杆掀开+手动撑杆�;つチ贩椒ㄉ杓�.

内箱材质:SUS316S#不锈钢.

外箱材质:T4.0mm 厚冷板折弯加工焊接制作.

机架材质:10#槽钢焊接制作焊接成型,�;ふ挚怯�1.5mm冷板.

机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底接纳轻质保温砖和莫来石砖砌炉;炉衬与炉体之间填充优质高温陶瓷纤维保温质料,保温层厚度250mm

密封条:接纳?20mm耐高温双硅胶密封条密封处置惩罚,雅观无污染.

温度规模:常用温度:900℃,最高温度:常温~MAX1000℃可调.

加热元件:接纳0Cr27Al7M02高温电阻丝加热,匀称漫衍在炉膛上下部位,水平装置,5区加热控制.

温控系统:PLC+触摸屏+温度�?�+SSR控制, 控温精度:±1.5℃,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶.

温度匀称度:空炉150℃恒温15min后温差±3-5℃.

运风方法:经由风道疏散后水平循环运风设计,匀称性佳.

运送动力:接纳AC马达,减速机,链轮,链条传动发动网带运行,驱动辊无缝钢管外包高温耐磨胶.

高效过滤器:接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000 m3/h;

加热方法:不锈钢电热管+热风循环.

加热功率:升温状态:90KW,恒温状态:45KW.

升温速率:约6℃/min,空炉常温~900℃约需时间150分钟.

冷却方法:双层水套式结构,内外层均接纳6mm厚Q235钢板折压成型焊接制作,事情中水套夹层通入冷却循环水,依赖水流带走热量,对产品实验空冷降温;外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2.

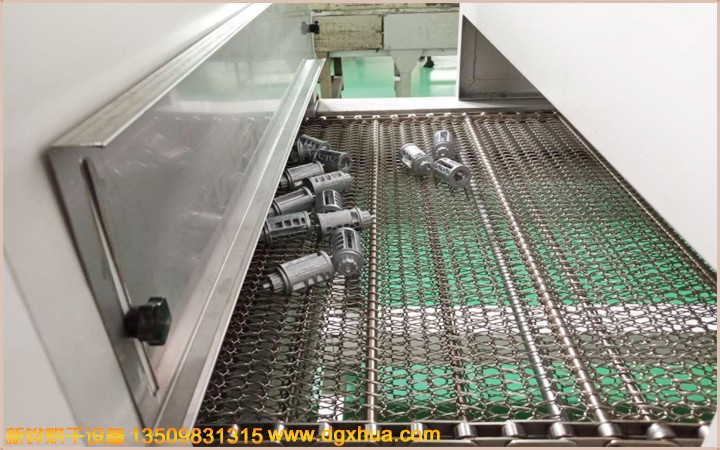

运送网带:宽220mmSUS310S材质编织成人字网带,可遭受高温顺冷却热胀冷缩.

气氛�;�:通入氮气�;�,设置球阀,电磁阀,流量计等元器件,�;て牧�:≤6Nm3/h(客户自备).

运送速率:减速电机配合变频器调速1-3m/min恣意调理.

运送高度:运送带外貌距离地面850+50mm可调.

清静�;�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯(红色故障,黄色待机,绿色运行)等�;げ⒕ㄗ爸谩虾豕是寰脖曜�.

防护标签:所有带电外露部位加装绝缘�;ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.

机台电源:主电源接纳AC 220V/380V/50Hz三相五线制.

使用条件:情形相对湿度40%-50%,温度为20-30摄氏度.

注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4-88《电热装备/间接电阻炉基本手艺条件和通用部分》.


标准规格型号选配项目产品视频凭证客户要求设计,非标定制差别规格


产品先容
奇异性能客户可选设置

内胆全不锈钢氩弧焊满焊,避免机台自身爆发灰尘;内部清洁无尘;

双重超温�;�,清静更可靠;

内部热风循环,烘烤物件受热匀称;

升温时间快,温度稳固精准;

海内一流的隔热、断热、保温手艺,密封效果优;

机体外壳温度低,对室内情形温度影响较��;

多种加热及运风方凭证产品设定;节能省电、清静环保。

可充氮气气氛�;�,告竣无氧化烘烤情形。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以遵照色卡指定色彩制作。

※凭证烘烤产品搭配差别料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,接待来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本入口256段可编程式欧姆龙温控仪日本OMRON温控器
温度纪录仪
入口多通道彩屏无纸纪录仪入口多通道有纸纪录仪
入口PARTLOW圆图温度纪录仪入口YOKOGAWA 48通道温度纪录仪
纪录组
手提式温度纪录器组 6点IR 电脑温度纪录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可凭证SSR、SCR、SSPR等电力自动调解器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
U乐国际·(中国)集团
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可装置SSR、SCR、SSPR等电力自动调解器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
周围辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
运动推车




烤架烤箱推车+托盘子母推车
