产品中心PRODUCT
移印油墨隧道炉
产品编号:

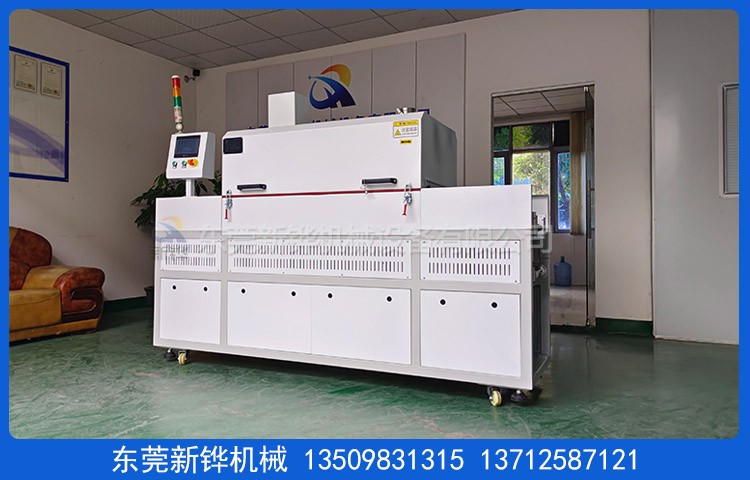

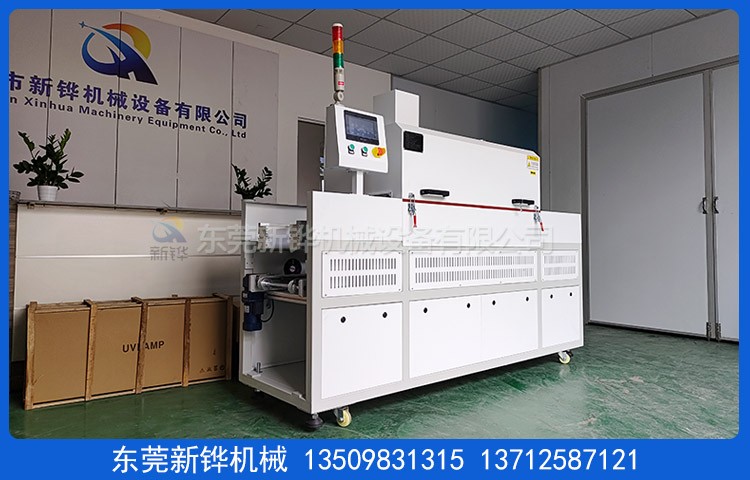

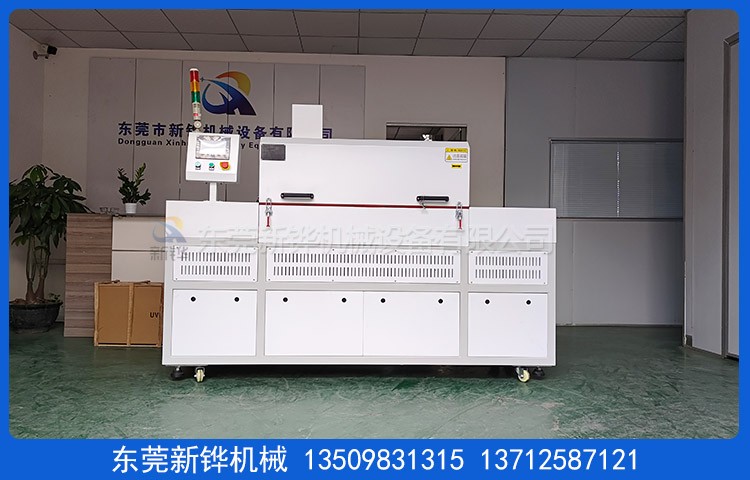

移印油墨隧道炉
适用规模:
移印油墨隧道炉应用于:PCB,FPD,LCD,LCM,TP,PV,LED,EL,MLCC,IC封装,CMOS,SMT,盘算机键盘,薄膜开关,硅胶按键,光学镜片,光伏玻璃,线圈,化工,运动鞋,商标印刷,纸张印刷,汽车配件,塑胶制品等产品烘烤制程.

装备名称:移印油墨隧道炉

装备型号:XHSO-2.4-05-1IR

机台电源:AC380V  3φ  50HZ   9KVA

烘烤尺寸:1300 × 宽500 × 高250mm

上层运送:2400 × 宽720 × 高981mm

下层回流:2400 × 宽720 × 高643mm

机台结构:入料口高度:150mm;进料段:550mm(隔热帘);恒温段:1300mm(1段);出料段:550mm(隔热帘)。

内箱材质:T1.2mm厚SUS不锈钢板全密封满焊包管炉内清洁。

外箱材质:T1.5mm 厚冷板折弯增强焊接加工,打磨防锈。

机架材质:T4.0*50*50mm 铁方通焊接成型,机架周围封板。

机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色或客户提供色卡。

保温质料:高密度黄色保温岩棉保温,保温层厚度100mm。

门密封条:?20mm耐高硅胶密封条密封处置惩罚,雅观无污染。

温度规模:常用温度:150℃,最高温度:常温~MAX200℃可调。

温控系统:温度控制器配合SSR控制,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶。

运风方法:经由风道疏散后循环运风设计,匀称性佳。

运风电机:长轴型高温马达多组配强力型多翼式风轮。

进排风口:进风口:90mm调理风盘,排风口:90mm可调理风阀。

主加热器:移印油墨隧道炉接纳远红外线电热管+不锈钢电热管,2套加热方法。

加热功率:升温状态:8KW,恒温状态:4KW。

升温速率:10℃/min,空炉常温~150℃约需时间10分钟。

上层运送:量产线:线体有用内宽:342mm,2.5倍不锈钢倍速链+精研调速马达+三个阻挡气缸运送;试机线:线体有用内宽:400mm,铁复龙网带运送运行。

下层回流:同步带传送+精研调速马达。

运送速率:电子调速器调理速率,常用350~400mm/s速率可调理

清静�;�:超温阻止加热并警报装置、马达、电热过电流�;ぁ⒖刂苹芈范搪芳俺乇;ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯�…合乎国际清静标准。

防护标识:所有带电外露部位加装绝缘�;ふ�,危险处贴有警示标识,电柜防护品级IP54。

使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度。

注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。

质保服务:装备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修。

售后服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟。

验收标淮:本机台不含供电电源线、排风管道,以双方签订的手艺协议书为标淮。

随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签订条约收到订金之日起30天完成。

东莞U乐国际首页烘干装备厂家生产:移印油墨隧道炉,移印隧道炉,丝印油墨隧道炉,移印烘烤炉,移印烘干线,移印油墨隧道烤炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造。

标准规格型号选配项目产品视频凭证客户要求设计,非标定制差别规格


产品先容
奇异性能客户可选设置

内胆全不锈钢氩弧焊满焊,避免机台自身爆发灰尘;内部清洁无尘;

双重超温�;�,清静更可靠;

内部热风循环,烘烤物件受热匀称;

升温时间快,温度稳固精准;

海内一流的隔热、断热、保温手艺,密封效果优;

机体外壳温度低,对室内情形温度影响较��;

多种加热及运风方凭证产品设定;节能省电、清静环保。

可充氮气气氛�;�,告竣无氧化烘烤情形。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以遵照色卡指定色彩制作。

※凭证烘烤产品搭配差别料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,接待来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本入口256段可编程式欧姆龙温控仪日本OMRON温控器
温度纪录仪
入口多通道彩屏无纸纪录仪入口多通道有纸纪录仪
入口PARTLOW圆图温度纪录仪入口YOKOGAWA 48通道温度纪录仪
纪录组
手提式温度纪录器组 6点IR 电脑温度纪录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可凭证SSR、SCR、SSPR等电力自动调解器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
U乐国际·(中国)集团
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可装置SSR、SCR、SSPR等电力自动调解器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
周围辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
运动推车




烤架烤箱推车+托盘子母推车
