产品中心PRODUCT
双层运送隧道炉
产品编号:

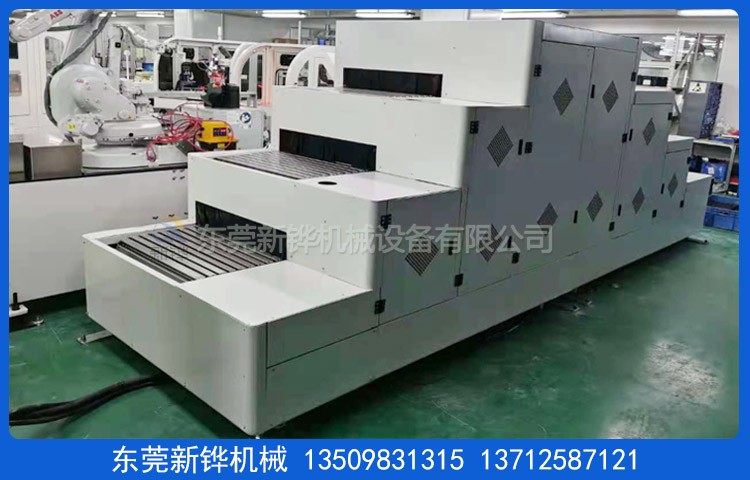

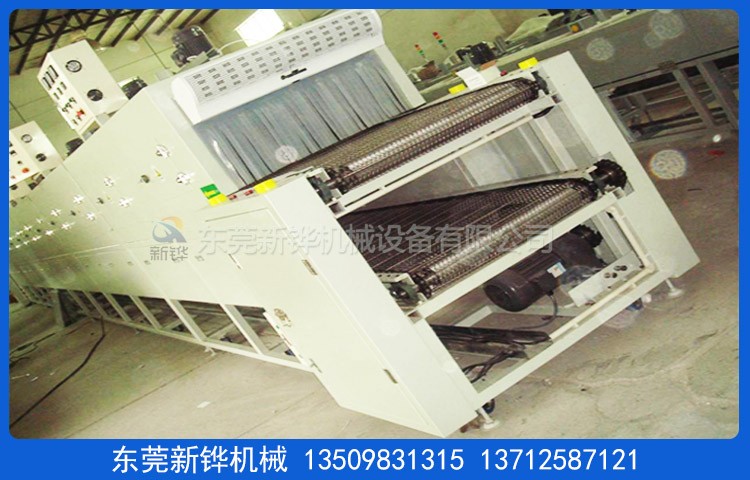

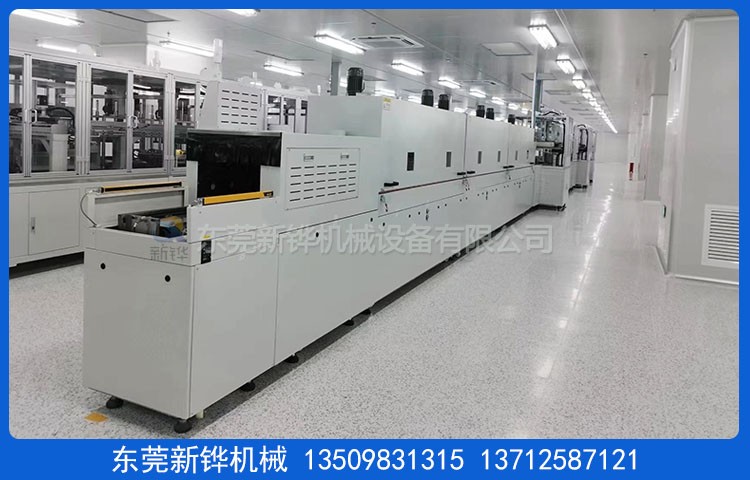

双层运送隧道炉
适用规模:
品牌:U乐国际首页 双层运送隧道炉应用于线路板,电脑键盘,薄膜开关,硅胶按键,光学镜片,光伏玻璃,线圈等点胶烘烤.

装备名称:双层运送隧道炉

机械型号:XHSO-TQS5-2T

机台电源: AC380V  3φ  50HZ  48KVA

上层烘烤尺寸:L3780 × W840 × 高150mm(以实物为准,可按需定制)

上层运送尺寸:L5000 × W1500 × 高600mm

上层尺寸漫衍:进料570mm,加热段3780mm(分3段控制),出料650mm

下层烘烤尺寸:L3780 × W840 × 高150mm

下层运送尺寸:L5000 × W1500 × 高600mm

下层尺寸漫衍:进料570mm,加热段3780mm(分3段控制),出料650mm

出料装置:,下两层加装导条及微动开关检测产品 。

装置定位:双层运送隧道炉底部装置承重3寸脚轮,M18脚杯高度可调+50mm

磨练方法:侧面分层运动门磨练电机/电热管组件 。

内箱材质:T1.5mm厚SUS304#镜面不锈钢板全密封氩弧焊,包管炉内清洁 。

外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作 。

机架材质:T2.0*40*40mm铁方通,两侧整体运动封板 。

机台颜色:双层运送隧道炉经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色 。

保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm

密封条:接纳?20mm耐高硅胶密封条密封处置惩罚,雅观无污染 。

温度规模:室温~MAX200℃,常用温度150℃

温度控制器:达温度�?榕浜瞎烫鹘馄骺刂�, 输入模式为细密 K型热电偶.温控系统具备自动整定和PID参数的自动校正功效 。

操作系统:威纶通触摸屏+三菱PLC可编程控制器,装备为人机操作界面:运送速率,风机,加热,温度,温度曲线等参数直接设定 。

温度匀称度:空炉150℃恒温15min后温差±5-10℃

上下两层测温点:3780mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个 。

运风方法:经由风道疏散后水平循环运风设计,匀称性佳 。

运风电机:长轴型烤箱专用马达多组配强力型多翼式镀锌风轮 。

加热方法:双层运送隧道炉接纳不锈钢电热管+热风循环 。

加热功率:上层20KW+下层20KW=40KW, 恒温状态功率:20KW

升温速率:7℃/min,空炉常温~150℃约需时间20分钟 。

烘烤时间:放推测出料180分钟

冷却方法:2排可调理角度轴流电扇 。

运送网带:844mmT2.5mm不锈钢折弯链板+201不锈钢链条 。

运送速率:减速电机配合变频器0-100mm/min规模恣意调理 。

清静�;�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及过载等�;げ⒕ㄗ爸谩虾豕是寰脖曜� 。

防护标签:所有带电外露部位加装绝缘�;ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54

机台电源:主电源接纳AC 220V/380V/50Hz三相五线制 。

使用条件:情形相对湿度40%-50%,温度为20-30摄氏度 。

注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂 。

执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行 。

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和装置规范/筑炉守则》

手艺标准:GB10067.1/4-88《电热装备/间接电阻炉基本手艺条件和通用部分》

售后服务:装备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外装备配件消耗造成的故障本公司酌情收取工本费 。

培训服务:免费提供装备的程序编写及输入,故障扫除,操作,一样平常维护等培训内容,免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪 。

U乐国际首页生产:双层运送隧道炉,双层隧道炉,层热风隧道炉,双层网带隧道炉,双运送隧道炉,烘烤隧道炉,三层热风隧道炉,多层热风隧道炉等相关装备 。


标准规格型号选配项目产品视频凭证客户要求设计,非标定制差别规格


产品先容
奇异性能客户可选设置

内胆全不锈钢氩弧焊满焊,避免机台自身爆发灰尘;内部清洁无尘;

双重超温�;�,清静更可靠;

内部热风循环,烘烤物件受热匀称;

升温时间快,温度稳固精准;

海内一流的隔热、断热、保温手艺,密封效果优;

机体外壳温度低,对室内情形温度影响较� �;

多种加热及运风方凭证产品设定;节能省电、清静环保 。

可充氮气气氛�;�,告竣无氧化烘烤情形 。

控制系统、料盘、推车可依客户需要选择配备 。

颜色选择图例


客户可以遵照色卡指定色彩制作 。

※凭证烘烤产品搭配差别料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,接待来电咨询 。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本入口256段可编程式欧姆龙温控仪日本OMRON温控器
温度纪录仪
入口多通道彩屏无纸纪录仪入口多通道有纸纪录仪
入口PARTLOW圆图温度纪录仪入口YOKOGAWA 48通道温度纪录仪
纪录组
手提式温度纪录器组 6点IR 电脑温度纪录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器 。
电力输出,可凭证SSR、SCR、SSPR等电力自动调解器 。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
U乐国际·(中国)集团
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器 。
电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
周围辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
运动推车




烤架烤箱推车+托盘子母推车
